バルクマテリアルハンドリングでは、コンベアベルト自体が注目を集めます。これは目に見え、高価であり、明らかに運用にとって重要です。しかし、ベルトを支えるコンポーネント、つまり毎日何千トンもの材料の負荷に耐えるコンベヤー搬送ローラー アセンブリは、ベルトの寿命を他のどの要素よりも直接的に決定します。コンベア搬送ローラーの位置がずれたり固着したりすると、ベルト カバーが摩耗し、熱が発生し、消費電力が増加し、最終的には数万ドルの費用がかかる時期尚早のベルト交換の原因となる摩耗点が生じます。

コンベア搬送ローラーメーカーは、材料の蓄積、ベルトのトラッキング、耐衝撃性、環境腐食などの特定の運用上の課題に対処する特殊な設計で対応してきました。これらの特殊なバリエーションの中で、スパイラル アイドラー、平行コーム アイドラー、逆 V 型アイドラー、およびセラミック コンベア アイドラーは、それぞれ異なる用途に役立ちます。これらのコンベア搬送ローラー タイプは、高周波溶接パイプ、高密度ナイロン シール、ベアリング、丸鋼などの共通の製造要素を共有していますが、表面構成と機能の最適化が異なります。

コンベヤ搬送ローラーの選択が重要な理由

コンベア システムの信頼性は、搬送ローラー トレインと同程度です。コンベア搬送ローラーは、適切なベルトの位置合わせを維持しながら、ベルトと材料の負荷をサポートします。ローラーに障害が発生すると、次のような影響が連鎖的に起こります。

• ベルトの損傷: 焼き付いたコンベア搬送ローラーが静止した研磨面となり、移動するベルト カバーに溝を刻みます。
• 抵抗の増加: 非回転ローラーまたは高抵抗ローラーにより、駆動モーターの消費電力が増加します。
• 材料の流出: ローラーの位置がずれていると、ベルトのミストラッキングが発生し、材料がシステムの側面からこぼれてしまいます。
• 構造的ストレス: 不均一なローラー抵抗によりベルト張力の変動が生じ、スプライスやドライブにストレスがかかります。

以下に説明する特殊なコンベア搬送ローラーの設計は、それぞれ特定の業界や用途で一般的な特定の故障モードに対処します。

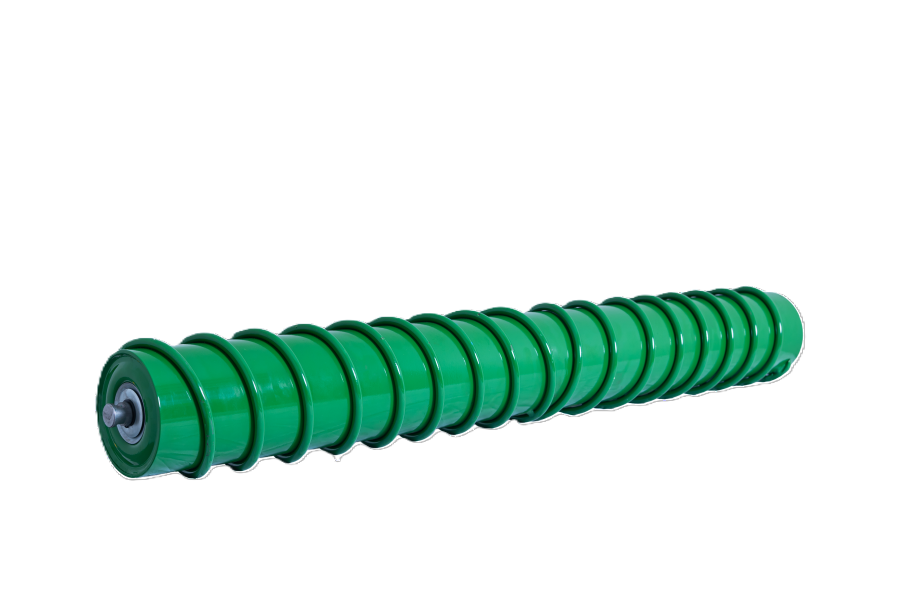

スパイラルアイドラー: 粘着性のある材料のセルフクリーニング

スパイラルアイドラーは、コンベヤー搬送ローラーの一種で、材料のキャリーバックがベルト表面に付着する用途向けに設計されています。高周波溶接パイプ、高密度ナイロンシール、スパイラルスプリング、ベアリング、丸鋼で作られたスパイラルアイドラーは、らせん状の表面構成が特徴です。

動作原理

ベルトがスパイラルアイドラーの上を通過すると、螺旋パターンによって差動接触点が形成され、ベルトと付着した材料の間の表面張力が破壊されます。粘土、濡れた砂、湿気を含んだ砕石などの粘着性の堆積物は、コンベア搬送ローラー上に蓄積するのではなく、ベルト表面から解放されます。

主な用途

• 骨材・砂処理
• 粘土と鉱物の取り扱い
• 石炭精製プラント
• 粘着性のある材料または水分の多い材料を搬送するベルト

スパイラル設計により、ベルトスクレーパーやクリーナー自体のメンテナンスや調整が必要な、別個のベルトスクレーパーやクリーナーの必要性が軽減されます。受動的セルフクリーニング機能を備えたコンベア搬送ローラーを求めるオペレーターにとって、スパイラルアイドラーはメンテナンス不要のソリューションを提供します。

パラレルコームアイドラー：セルフクリーニング構造によるリターンベルトクリーニング

パラレルコームアイドラーは、コンベア搬送ローラーリターンベルト用途向けに特別に構成されています。高周波溶接パイプ、高密度ナイロンシール、櫛形ゴムリング、スペーサー、ベアリング、丸鋼で構成されています。

リターンベルト機能

コンベア システムの戻り側 (搬送ランの下を空で移動するベルトの部分) では、キャリーバック材料が蓄積し、戻り経路に沿って落下し、清掃の問題が発生する可能性があります。パラレルコームアイドラーは、アクティブな洗浄動作を提供しながらリターンベルトを固定するように設計されたコンベア搬送ローラーです。

セルフクリーニング特性

櫛形のゴムリングは、ベルト表面に機械的なクリーニング作用を引き起こします。戻りベルトがこのコンベア搬送ローラーの上を通過すると、付着した材料はベルトと一緒にテールプーリーまで移動するのではなく、取り除かれて落ちます。主要なパフォーマンス属性には次のものがあります。

• 低騒音: コーム設計により、ソリッドサーフェスローラーと比較して接触騒音が低減されます。
• 厚いチューブ壁: 戻り側サービスのための強化された構造耐久性
• 柔軟な回転: 低い転がり抵抗によりパワーロスを最小限に抑えます。
• 低抵抗: 従来のリターンアイドラーと比較してベアリング抵抗を低減

コンベアの戻り経路に沿った材料のキャリーバックに苦労している施設にとって、パラレルコームアイドラーは、外部電源や制御システムを必要としない受動的な洗浄ソリューションを提供します。

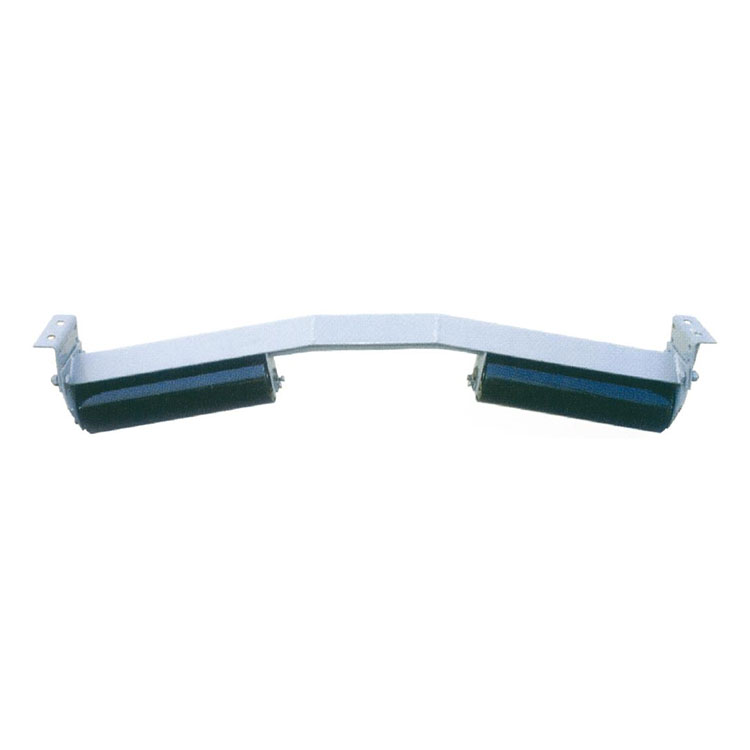

逆V型アイドラー：ベルト抑制とトラッキング

逆V型アイドラは、主にベルトコンベアシステムにおける戻りベルトの角度変化を固定するために使用されるコンベア搬送ローラーです。その主な機能はベルト抑制であり、ベルトが上方に飛んで構造コンポーネントに傷が付くのを防ぎます。

ベルト抑制機能

長いコンベヤ、特に傾斜セクションやベルト速度が速いコンベヤでは、ベルトの張力力学や空気の巻き込みによりリターン ベルトがアイドラー ロールから浮き上がる可能性があります。上向きに飛んだベルトは、クロスビーム、ストリンガー、歩道などの構造用鋼に接触し、カバーの摩耗やベルトのエッジの損傷を引き起こす可能性があります。

このコンベア搬送ローラーの逆 V 構成は、ベルトを捕らえて押さえるプロファイルを作成し、自由回転を可能にしながら一貫した接触を維持します。ベルトの垂直方向の動きを可能にするフラット リターン アイドラーとは異なり、逆 V 字型はベルトの位置を物理的に制限します。

シーリングと環境保護

コンベヤ搬送ローラの両端に両面シールベアリングを組み合わせたラビリンスシール構造を採用しています。この二重バリア システムは次の機能を提供します。

• 防塵: ラビリンスシールが微粒子の侵入を防ぎます。
• 耐水性: 両面シールにより湿った環境でも湿気を遮断します。
• ベアリング寿命の延長: 汚染物質の除去はベアリングの耐用年数と直接相関します。

鉱山、採石場、屋外備蓄コンベヤーなど、粉塵の多い環境や湿気の多い環境で稼働するローラー製品を運ぶコンベヤーの場合、多くの場合、シールの品質が耐用年数 3 か月と 3 年の違いとなります。

セラミック製コンベヤアイドラー: 耐摩耗性と耐腐食性

セラミックコンベヤアイドラーは、スチールやゴムではなく酸化アルミニウム (アルミナ) 表面で構築されたコンベヤ搬送ローラーです。この材料の選択により、積極的な用途に特有の利点がもたらされます。

材料特性

酸化アルミニウム (Al₂O₃) セラミックは以下を提供します。

• 高硬度: ロックウェル HRA スケールで 80 を超え、鋼よりも大幅に硬い
• 耐酸性: スチールローラーを腐食させる酸性溶液の影響を受けません。
• 耐アルカリ性: 塩基性環境において化学的に安定
• 耐摩耗性: 鋼鉄やゴムをえぐるような鋭利で硬い材料との接触にも耐えます。

適切な用途

セラミックコンベヤー搬送ローラーは、鉱業、砂利、鉄鋼冶金、化学産業、およびその他の産業で広く使用されています。

• 高硬度の材料（鉄鉱石、タコナイト、花崗岩）はスチールアイドラーを急速に摩耗させます
• 腐食環境 (肥料工場、化学薬品の取り扱い) は鋼の表面を侵食します。
• ベルト速度が速いと、従来のコンベヤー搬送ローラーの表面の摩耗が加速します

トレードオフ

セラミック製アイドラーは通常、スチール製アイドラーよりもコストが高く、重いため、ベルト駆動能力と構造的サポートを考慮する必要があります。ただし、磨耗により数か月ごとにアイドラー交換が発生する運用では、セラミックの耐用年数が長いため、多くの場合、プレミアムが正当化されます。セラミック製コンベア搬送ローラーにより、交換間隔が長くなり、人件費とメンテナンスのダウンタイムが削減されます。

一般的な製造品質指標

スパイラル、コーム、逆 V 型、セラミックなど、コンベヤーを搬送するすべてのローラー タイプにおいて、構成に関係なく特定の製造特性が品質を示しています。

高周波溶接管

コンベア搬送ローラーのチューブ本体は、真っ直ぐで丸く、一貫した肉厚でなければなりません。高周波溶接により、内部バリが最小限に抑えられ、一貫した冶金を備えたシームが生成されます。品質の悪いチューブはローラーの偏心を引き起こし、振動やベルトのバタつきを引き起こします。

高密度ナイロンシール

シールは汚染を防ぎます。低密度のシールは湿気を吸収して膨張し、効果が失われます。高密度ナイロンは寸法安定性を維持し、潤滑剤を保持し、汚染物質の侵入を防ぎます。コンベアを搬送するローラーシールは、多くの場合、耐用年数を決定する部品です。

ベアリング

両面シールベアリング (寿命シールベアリングとも呼ばれます) は潤滑済みで、メンテナンスは必要ありません。コンベヤーを搬送するローラーベアリングの選択は、負荷と速度の要件に一致する必要があります。小さすぎるベアリングは早期に故障しますが、大きすぎるベアリングはコストを不必要に増加させます。

丸鋼

軸端および軸受取り付け面には良好な真円度および表面仕上げが必要です。シャフトが不正確であると位置ずれが生じ、ベアリングに不均一な負荷がかかり、コンベヤー搬送ローラーアセンブリの早期故障の原因となります。
