セラミックコンベヤアイドラーはどのようにしてベルトの摩耗を軽減し、過酷な作業においてコンベヤの稼働時間を延長しますか?

従来のコンベヤアイドラーが摩耗負荷を受けると故障するのはなぜですか?

コンベヤアイドラーは、バルクマテリアルハンドリングシステムの中で最も多数の回転コンポーネントです。単一の陸上コンベアには、その全長に沿って数千個のローラーが搭載されており、それぞれのローラーが連続回転によってベルトとその荷物を支えています。これらのローラーが劣化すると、その影響はアイドラー自体をはるかに超えて広がります。ベルトの位置ずれ、摩擦の増加、材料の流出、構造疲労、計画外の停止が順番に発生し、劣化の各段階が次の段階を加速します。

研磨用途におけるアイドラーの早期故障の根本原因は、機械的摩耗と環境攻撃の組み合わせです。スチールアイドラーシェルは、保護コーティングが施されているものであっても、石炭、鉱石、クリンカー、スラグなどの硬い粒子が表面を通過すると、徐々に材料を失います。シェルが不均一に摩耗すると、ベルトの底部カバーに対して刃のように作用する鋭いエッジが生じることがあります。ベルトの損傷が始まると、修復コストが急速に上昇し、コンベヤの可用性が低下します。

過酷な環境におけるアイドラー劣化の 3 つのモード

• 研磨シェルの摩耗:ベルトとアイドラー表面の間に混入した硬質鉱物粒子が研削媒体として機能し、ローラーの壁が徐々に薄くなり、表面に凹凸が生じ、ベルトに応力が伝わります。
• 腐食性攻撃:石炭の取り扱い、肥料生産、沿岸港湾の運営でよく見られる酸性またはアルカリ性の湿気は、鋼の表面を腐食させ、材料の損失を加速させ、構造の完全性を弱めます。
• ベアリングの汚れ:不適切なシールから塵が侵入すると、潤滑剤の劣化、ベアリングの焼き付き、アイドラーの完全な故障につながります。固着したアイドラーは回転しなくなり、静止摩耗点となり、ベルトに急速な損傷を与えます。

それぞれの故障モードが他の故障モードを複雑にします。腐食した表面は摩耗による損失を受けやすくなります。表面が摩耗すると、より多くの粉塵が発生し、ベアリングに侵入します。ベアリングが固着すると、アイドラーは支持要素から破壊的な障害物に変わります。このサイクルを断ち切るには、3 つのベクトルすべてを個別のメンテナンス問題として扱うのではなく、同時に対処する実質的な解決策が必要です。

ベルト損傷の隠れたコスト

エンジニアはアイドラーを消耗品のコストラインとして評価することがよくありますが、実際の経済的な重みはベルトにあります。コンベア ベルトはバルク ハンドリング システムにおける最大の単一資本アイテムの 1 つであり、その交換には長時間のダウンタイム、重量物運搬装置、および熟練した接合労働力が必要です。摩耗したアイドラー シェルに鋭いエッジが生じると、ベルト カバーの材料が加速度的に除去されます。結果として生じるベルトの損傷は、カバーが損傷して胴体が露出するまではほとんど目立ちません。

高トン数の操業では、アイドラーによる摩耗が制御されない場合、本来なら 10 年間使用できるベルトがその半分の期間で故障する可能性があります。このため、アイドラの選択は、単なるローラーの調達の決定ではなく、ベルトの保護の決定として扱われる必要があります。搬送中のすべてのアイドラーの表面状態は、ベルトの寿命に直接影響します。

荷重分散とローラーの形状

アイドラーの故障は純粋に材料の問題ではありません。トラフの形状、間隔、および配置によって、負荷がベルト全体にどのように分散されるか、および各ローラーが受ける接触圧力がどの程度になるかが決まります。アイドラーの間隔が広すぎる場合、またはローラーが隣接するローラーよりも低い位置にある場合、ベルトが隙間に入り込み、局所的な応力が増加し、ベルトと影響を受けるローラーの両方の摩耗が加速します。

• 正しい谷角:トラフ角度を材料の安息角に合わせることで、荷物のズレを防ぎ、外側ローラーにかかるエッジ荷重を軽減します。
• 一定のローラー高さ:たとえ数ミリメートルでも低い位置にあるローラーが摩耗の焦点となり、ベルトからの不均衡な負荷を吸収します。
• 適切な間隔:キャリーアイドラの間隔は、ベルトの重量、材料の重量、およびベルトを許容可能な応力閾値内に保つたるみの制限を考慮する必要があります。
• アライメント規律:コンベヤフレームが正方形ではない場合、ベルトがアイドラーフランジに押し付けられ、両側に摩擦が発生し、早期に破損します。

セラミックコンベヤアイドラーが摩耗や腐食に強い理由は何ですか?

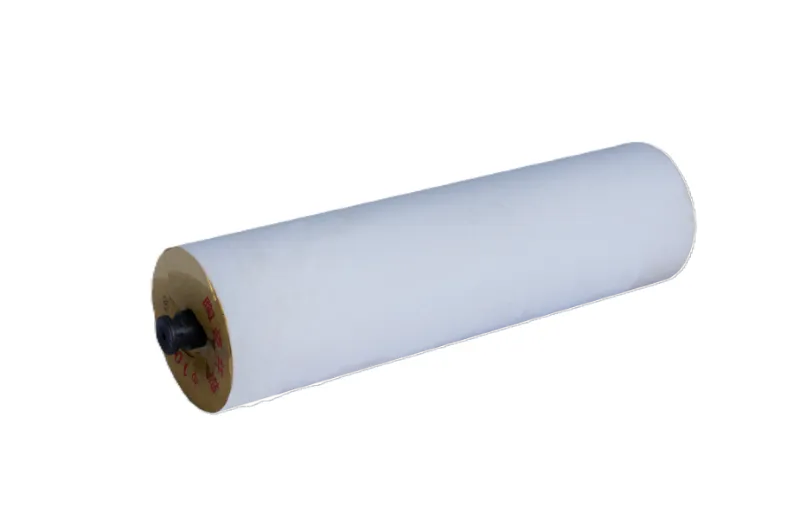

セラミックアイドラーシェルは、モース硬度でダイヤモンドに近い硬度を持つ材料である酸化アルミニウムから製造されています。セラミックは高温焼結によって形成され、機械的摩耗と化学的攻撃の両方に耐える緻密で非多孔質の表面を生成します。保護のために表面コーティングに依存するスチールとは異なり、セラミックローラーの耐摩耗性はそのバルク材料に固有のものであるため、より柔らかい基材を傷つけることはできません。

性能を定義する材料特性

上の表は、重要な違いを強調しています。セラミックは、単一の次元でスチールよりも優れているだけではありません。金属やポリマーの代替品が同時に匹敵する硬度、化学的不活性、および表面の滑らかさの組み合わせを実現します。また、セラミック表面は材料の付着を妨げる安定した酸化膜を形成するため、粘着性や湿った貨物がローラー表面に蓄積してベルトの位置が狂うこともありません。

表面工学と材料リリース

粘着力はアイドラー故障の原因として過小評価されています。粘土、湿った石炭、または鉱物濃縮物を扱う用途では、材料がスチール製ローラーの表面に付着し、アイドラーの有効直径を変化させる塊状の層を形成する可能性があります。塊が蓄積したローラーは不均一に回転し、ベルトの振動を誘発し、ベルトが片側に寄ることがあります。オペレーターは緊張を高めたり、トレーニング アイドラーを調整したりすることで対応することがよくありますが、これでは症状が解決されるのではなく、むしろ隠蔽されてしまいます。

研磨されたセラミックシェルの表面エネルギーが低いため、この付着力は劇的に減少します。スチールの表面にくっついてしまう素材は、重力とベルトの自然な曲がりによって剥がれ落ちます。時間の経過とともに、蓄積された破片の上でベルトが持ち上げられなくなるため、手動によるクリーニング介入が減り、ベルトのトラッキングがより安定し、駆動電力消費が低下することを意味します。

セラミックローラーのベアリングとシールの設計

セラミック シェルの品質は、その内部のベアリング アセンブリによって決まります。高品質のセラミックローラーは、精密機械加工されたベアリングハウジング、ラビリンスシールを使用しており、一部の設計では複数のシーリング段階を使用して、塵を排除し、グリースを保持します。ベアリングキャビティには通常、動作温度範囲に合わせて選択された高級リチウムまたは合成潤滑剤が充填されます。

• ラビリンスシール：非接触のシール経路により、シャフトの自由な回転を可能にしながら、塵埃の粒子を遮断する曲がりくねった経路が形成されます。
• リップシールのバックアップ:二次接触シールは、粉塵が非常に多い条件下で最終的なバリアを提供します。
• グリース保持力：適切に梱包されたベアリングは潤滑膜を維持し、金属間の接触や熱の蓄積を防ぎます。
• シャフト材質：耐食性のシャフト鋼は、軸受穴内でのシャフトの錆びや焼き付きを防ぎます。

セラミックアイドラーはスチールや複合材の代替品とどう比較しますか?

アイドラー材料を選択するには、アプリケーションの特定の要求に対して複数の性能基準のバランスを取る必要があります。以下の比較は、アイドラーの信頼性がシステムの可用性とメンテナンスの作業負荷に直接影響する、鉱山、セメント、港湾の取り扱いにおける過酷な作業での現場観察に基づいています。

寿命とベルト保護の比較

データは業界全体で一貫したストーリーを伝えます。セメント生産ラインでは、セラミックローラーは最大 80,000 時間の耐用年数を実証しており、これは従来のスチール製アイドラーの約 4 ～ 5 倍です。沿岸港湾用途では、セラミックの耐腐食性により、最終的に破損する可能性があるローラーの保護コーティングが必要ありません。石炭の取り扱いでは、粘着力が軽減されるため、オペレーターが常に介入しなくても、ベルトは正確にトラッキングされます。

騒音・振動・エネルギー消費量

騒音と振動はアイドラーの仕様では見落とされがちですが、システムの健全性を示す信頼できる指標です。表面が不規則で摩耗したスチールアイドラーは振動を発生し、ベルトに沿ってコンベア構造に伝わります。この振動により留め具が緩み、溶接が疲労し、隣接するローラーのベアリングの故障率が増加します。また、不快で潜在的に危険な作業環境も生み出します。

セラミックローラーは、耐用年数を通じて表面の寸法が安定しているため、よりスムーズに動作します。スチールローラーと比較して測定された約 15 デシベルの騒音低減は、騒音レベルが安全暴露限界を超える可能性がある密閉された中継ステーションやトンネルでは顕著です。振動が少ないということは、転がり抵抗が少ないことも意味し、長いコンベヤの全長にわたって必要な駆動電力が減少することになります。

それぞれの素材が勝てる場所

• セラミック：摩耗の多い搬送、腐食環境、高温ゾーン、および材料の接着に問題がある用途。
• 鋼鉄：主要な衝撃ゾーン、低摩耗サービス、および最低の初期コストが主な基準となる状況。
• ポリマー：軽負荷の搬送、中程度の摩耗、および耐熱性よりも軽量で静かな動作が重要な用途。
• ラバーディスク:衝撃吸収が主な要件となる積載ポイントと移送シュート。

システムにセラミック コンベヤ アイドラーを指定する必要があるのはどのような場合ですか?

セラミックアイドラーは、あらゆるコンベアのあらゆるローラーの汎用的な代替品ではありません。これらは、動作環境が従来のコンポーネントを急速に劣化させる条件にさらされる場合に、最大の価値を発揮します。次の基準は、セラミックがコンベア ラインの特定の位置に適切な仕様であるかどうかを判断するのに役立ちます。

セラミックアイドラーの優先度の高い用途

1. 高摩耗素材:石炭、鉄鉱石、銅精鉱、クリンカー、スラグ、建設解体廃棄物には、鋼の表面を削り取る鋭利で硬い粒子が含まれています。
2. 腐食性環境:肥料プラント、塩素アルカリ施設、沿岸港、および湿気によって酸性またはアルカリ性化合物がコンベア構造に運ばれるあらゆる作業。
3. 高温サービス：コークス化プラント、焼結プラント、セメントキルン供給ラインでは、搬送される材料が残留熱を保持し、ポリマーやコーティングされたローラーを劣化させます。
4. 物質の蓄積の問題:粘着性または湿った貨物がスチール製ローラーに付着すると、ベルトの位置ずれが発生し、駆動力の必要性が増加します。
5. リモートまたはアクセスが難しい設置場所:メンテナンスへのアクセスが制限され、コンポーネントの交換に労働時間のコストがかかる地域を横断する陸上コンベヤ。

セラミックが第一選択ではない場合

• 主な影響ゾーン:シュート排出直下には衝撃吸収ローラーが必要です。セラミックアイドラーは、材料の流れがベルト上に落ち着いた後、下流側に設置する必要があります。
• 軽負荷のクリーンな用途:制御された環境で乾燥した非研磨性材料を搬送する場合、標準的なスチールまたはポリマー製アイドラーは、より低い初期コストで十分な性能を発揮する可能性があります。
• 重大なベルトトラッキングの問題があるシステム:セラミックアイドラーは接着に関連した位置ずれを軽減しますが、構造的な位置合わせの問題を修正するものではありません。フレームスクエアのアドレス指定とアイドラーの配置のトレーニングが優先されます。
• 極度の衝撃荷重:大きな塊が日常的にキャリーランに落下する作業では、硬質セラミックシェルではなく耐衝撃ローラーが必要です。

優先度の高いカテゴリに該当する操作の場合は、セラミックコンベヤアイドラー無差別に適用されるプレミアム アップグレードではなく、対象を絞ったエンジニアリング上の決定を表します。正しいアプローチは、コンベヤの摩耗プロファイルをマッピングし、摩耗、腐食、または付着が最も深刻な位置にセラミック ローラーを取り付けることです。

仕様境界の計算

セラミックを配置する場所を決定する実際的な方法は、露出に基づいてコンベアをゾーンに分割することです。ローディングゾーンは別個に扱われ、インパクトローラーで指定されます。通常、積み込みの最初の 50 メートル下流では、材料がまだ沈降しており、微粉がまだ浮遊しているため、摩耗が最も大きくなります。走行中は定常状態での摩耗が発生します。排出と戻りの走行では、それぞれ異なる摩耗パターンが発生します。

セラミックローラーは、摩耗が継続的に発生し、ベルトの損傷により修復に最も費用がかかるゾーンで最も強力なリターンを提供します。多くの設置では、ハイブリッド アプローチが最も効果的です。つまり、荷重点にインパクト ローラーを使用し、摩耗の多いキャリー セクションにはセラミック ローラーを使用し、荷重が軽く摩耗が最小限に抑えられる戻り走行には標準ローラーを使用します。このゾーニング戦略により、コンベア全体を過剰に指定することなく、パフォーマンス上の利点が得られます。

耐用年数を最大限に延ばすためにセラミックアイドラーを維持するにはどうすればよいですか?

セラミックアイドラーはスチールローラーよりも頻繁な介入は必要ありませんが、メンテナンスフリーではありません。構造化された検査プログラムにより、コンポーネントの耐用年数にわたってセラミック技術の利点が完全に発揮されることが保証され、まれな故障がベルトに損傷を与える前に検出されます。

定期検査チェックリスト

• 視覚的な回転チェック:各アイドラーがスムーズに回転することを手または携帯用回転工具で確認します。回転を停止したセラミック ローラーは片側が摩耗し、性能上の利点が失われます。
• 表面状態の評価:セラミック シェルに欠け、亀裂、または釉薬の損失がないか検査します。表面の小さな凹凸は許容できる場合がありますが、シャフトが露出するような深い亀裂がある場合は交換が必要です。
• シールの完全性検証:セラミックアイドラーはベアリングを保護するためにラビリンスまたはリップシールを使用します。エンドキャップの周囲に潤滑剤の漏れや塵の侵入がないか確認します。これはシールの劣化を示します。
• ベルトトラッキング観察:セラミックアイドラーセクションを通じてベルトの位置を監視します。トラッキングの変化は、ローラーの固着または材料の積載パターンの変化を示している可能性があります。
• ファスナーのトルクチェック：ブラケットのボルトとフレームの接続がしっかりと固定されていることを確認します。ローラーが正常であっても、時間の経過とともに振動によりファスナーが緩む可能性があります。

洗浄と取り扱いのガイドライン

滑らかなセラミック表面はほとんどの物質を自然に落としますが、粘着性のある用途では定期的な洗浄が必要な場合があります。蓄積した物質を除去するには、水（できれば軟水）で十分です。洗剤や研磨剤は使用しないでください。これらは接着を促進する残留物を残し、シール素材を攻撃する可能性があります。

取り付けまたは交換の際にセラミックアイドラーを取り扱うときは、セラミックの表面を硬い物体にぶつけないように注意してください。材質は硬いですが衝撃には強くありません。落下したアイドラーは、損傷がすぐには見えなくても亀裂が入る可能性があり、亀裂の入ったシェルは負荷がかかると突然破損する可能性があります。予備のローラーはパッド入りのラックに保管し、可能な限り元の梱包に入れて輸送してください。

ベアリング潤滑の実践

ほとんどのセラミックアイドラーには、寿命まで密閉されたベアリングが付属しているため、現場での潤滑は必要ありません。ただし、高温または高速アプリケーションでは、定期的な再潤滑を可能にするグリースフィッティングを含む設計もあります。再潤滑が指定されている場合は、メーカーが推奨する潤滑グレードのみを使用してください。互換性のないグリースを混合すると潤滑剤が破壊され、ベアリングの焼き付きを引き起こす可能性があります。

セラミックローラーを保護する設置および試運転方法は何ですか?

どんなに優れたローラーであっても、正しく取り付けられていないとパフォーマンスが低下します。セラミックアイドラーは精密部品であり、その取り付け、位置合わせ、および試運転の方法によって、完全な耐用年数を実現できるか、回避可能な原因で早期に故障するかが決まります。

配置と間隔の基本

• フレーム直角度:ローラーを取り付ける前に、コンベアフレームが直角で水平であることを確認してください。フレームが正方形ではない場合、ベルトがアイドラー フランジに押し付けられ、両側に摩擦が発生します。
• ローラーの高さの一貫性:ストリングラインまたはレーザーレベルを使用して、セクション内のすべてのローラーが同じ高さにあることを確認します。ローローラーが摩耗の焦点となります。
• 正しいブラケットの向き:ローラーがねじれずにトラフ内に直角に収まるようにブラケットを取り付けます。ローラーがねじれると、ベルトの接触が不均一になり、摩耗が促進されます。
• 適切な間隔:ベルト幅と材料負荷については、エンジニアリング間隔スケジュールに従ってください。コンポーネント数を減らすために間隔を広げないでください。

設置後の試運転チェック

1. 手動回転テスト:コンベヤを開始する前に、新しく設置したローラーをすべて手で回転させます。ローラーが自由に回転しない場合は、調査して修正する必要があります。
2. ベルト追跡実行:コンベアを空で動かし、新しいローラーセクションを通過するベルトのトラッキングを観察します。マテリアルをロードする前に、アイドラーのトレーニングを調整します。
3. ロードされたトライアル:材料を徐々に導入し、ベルトの位置、モーターの電流、新しいローラーの位置からの異常なノイズを監視します。
4. 熱チェック:数時間運転した後、ベアリング ハウジングに過度の熱がないか確認してください。ベアリングが温かい場合は、潤滑またはアライメントに問題があることを示します。
5. ドキュメント:設置日、位置、ローラーの種類を記録することで、点検間隔や交換計画を体系的に管理できます。

適切に設置され、適切な位置にセラミック ローラーが取り付けられたコンベヤは、完全にスチール ローラーを備えたコンベヤよりも静かに動作し、軌道が良好になり、介入の必要性が少なくなります。設置段階では、その信頼性が確保されるか、あるいは失われるかのどちらかになります。試運転中の調整と検証に時間を投資することは、長年にわたる安定した動作を通じて報われます。
